KẾT NỐI THANG MÁNG CÁP STARDUCT.

Một trong những khác biệt của thang máng cáp Starducd là máng cáp có thể kết nối các thành phần bằng Coupler tích hợp (tai bẻ) nhanh và đơn giản.

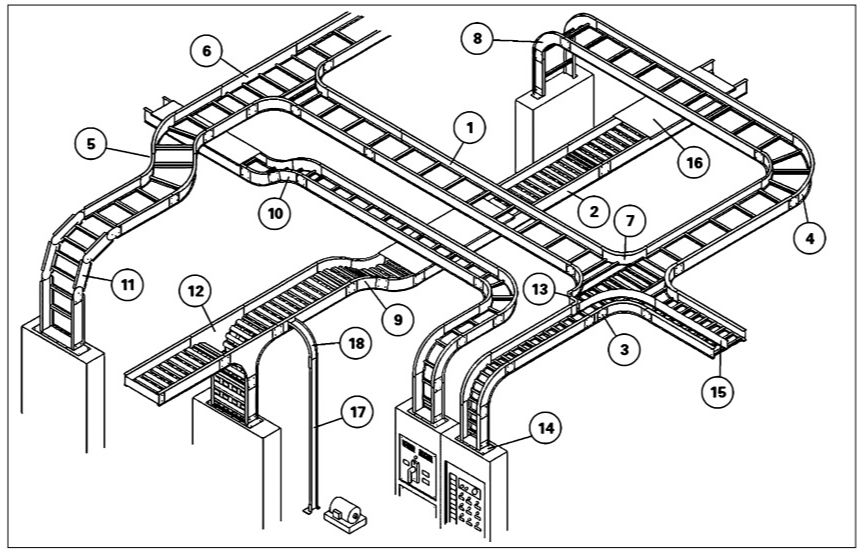

Kết nối thang máng cáp Starduct

Thang máng cáp Starduct.

Kết nối máng cáp kiểu tai bẻ.

Kết nối giữa các thành phần máng cáp Starducd được thực hiện đơn giản bằng Coupler tích hợp (tai móc) chế tạo sẵn liền ở đầu các đoạn máng cáp hoặc phụ kiện.

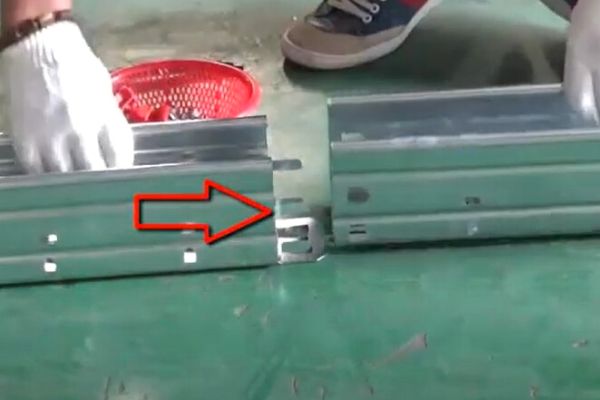

Kết nối thang máng cáp Starduct bằng tai bẻ 1

Ghép hai đầu máng cáp Starrduct với nhau.

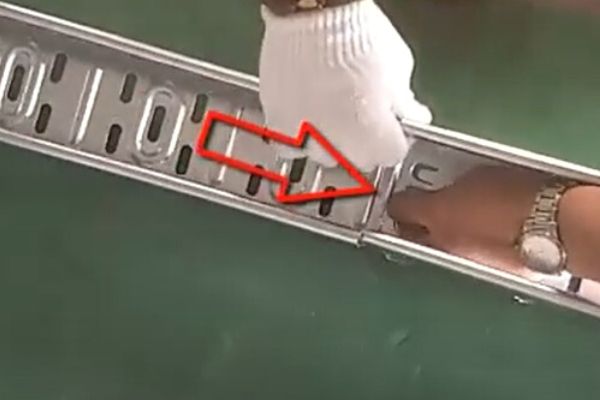

Kết nối máng cáp Starduct bằng tai bẻ 2

Bắt bu lông liên kết đáy mags cáp Starduct.

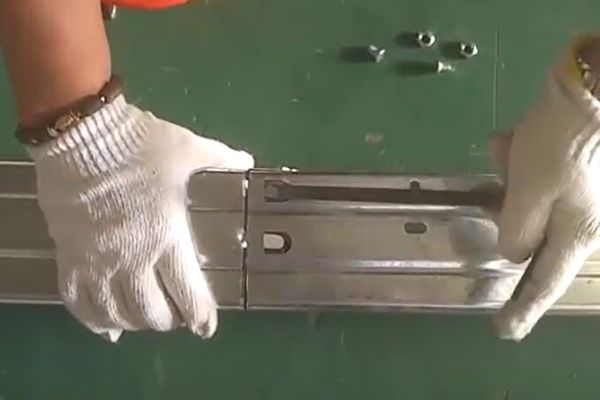

Kết nối máng cáp Starduct bằng tai bẻ 3

Dùng tool bẻ gập tai kết nối ra ngoài và gõ cho ép chặt vào thành máng cáp.

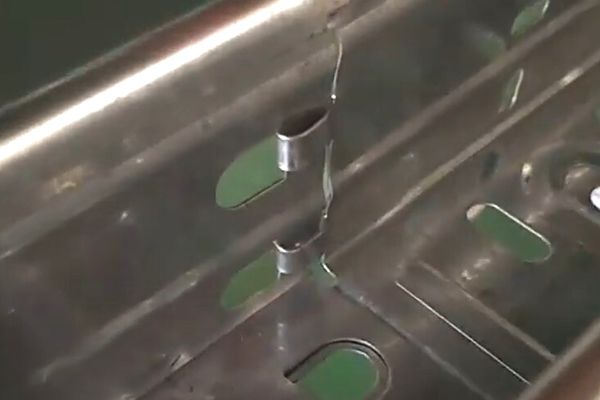

Hoàn thiện kết nối máng cáp Starduct

Hoàn thiện kết nối máng cáp Starduct.



Kết nối thang cáp.

Các thành phần của thang cáp Starduct được kết nối bằng Coupler rời có thể được cung cấp ở dạng cặp hoặc đơn chiếc.

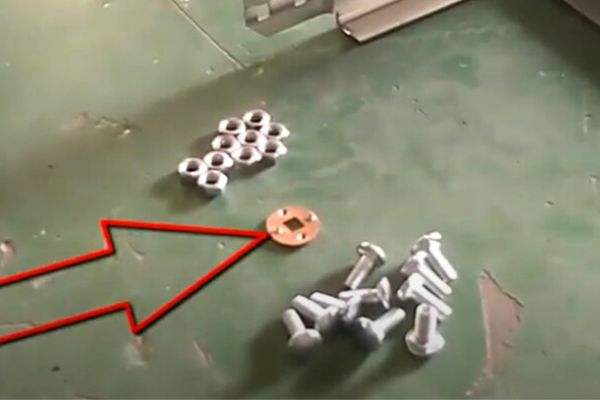

Bộ kết nối thang cáp Starduct

Bộ phụ kiện kết nối thang cáp Starduct.

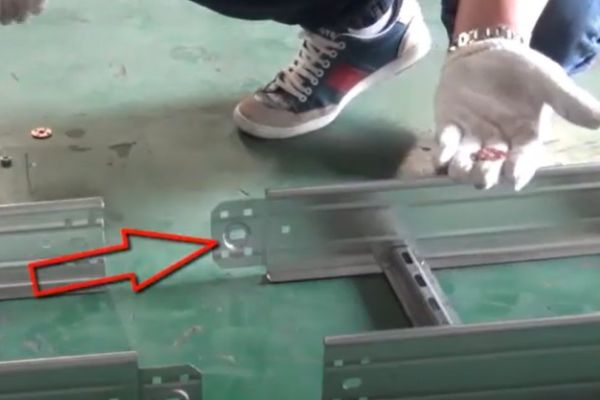

Kết nối thang cáp Starduct 1

Gắn xu đồng tiếp địa vào vị trí bằng bu lông.

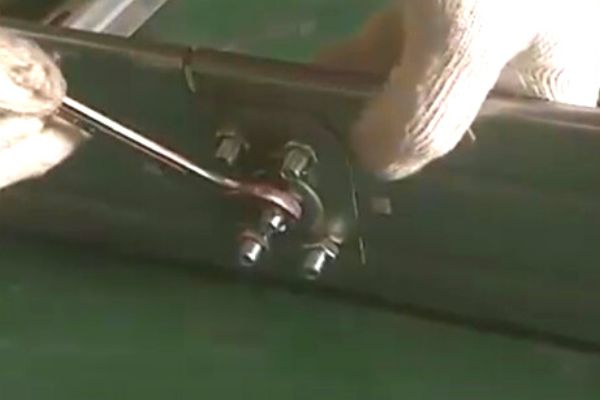

Kết nối thang cáp Starduct 2

Bắt 8 bu lông trên hai thành thang cáp Starduct và siết chặt.

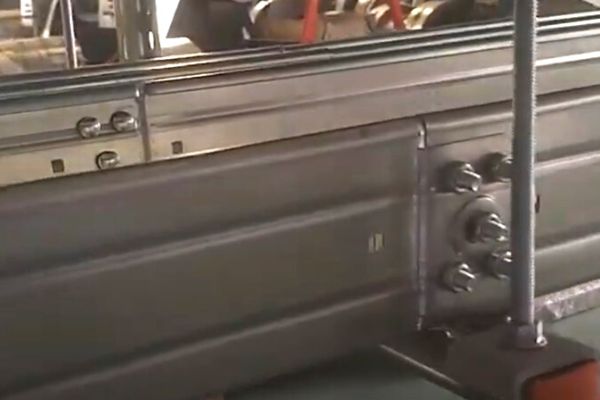

Kết nối thang cáp Starduct 3

Mối nối thang cáp Starduct hoàn thiện.



Mời xem Video cách kết nối thang máng cáp Starduct.



Nguồn: Các kỹ sư NSCA



Vui lòng liên hệ để biết thêm thông tin về các sản phẩm của Starduct:
Điện thoại: 0934569491
Email: mepco.vn@gmail.com
Đ.c: số 10 ngõ 232 Trần Điền, Định Công, Hoàng Mai,Hà Nội.
